svorka vertik.kloub.150kg IND

Popis produktu

svorka vertik.kloub.150kg IND

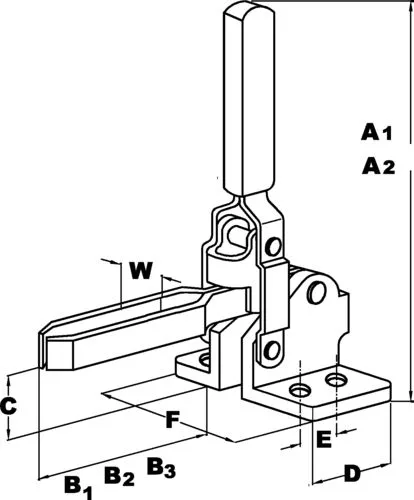

Upínka Indexa V150FA kloubová vertikální, s přítlačnou sílou 150 kg a nastavitelným U-profilem a přírubou, upínacím šroubem lze posunovat podél délky příčníku

Kloubové upínky Indexa-Seiki tvoří kompletní řadu, která má nesčetné možnosti použití, jako jsou např. přídržné prvky v přípravcích a držácích, uchycení zátěže apod.

Vertikální upínky - pro všeobecné použití v automobilovém průmyslu a dalších průmyslových odvětvích, kde je požadován dlouhodobý bezproblémový provoz. Upínací síla působí směrem dolů pod úhlem 90° k příčníku.

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků. Rychlé upnutí/uvolnění, které je možné právě díky kloubovým upínkám, dokáže podstatně zkrátit dobu potřebnou k upnutí ve všech etapách výroby.

Upínací síly - uvedené síly představují maximální zatížení, které lze použít, aniž by způsobilo trvalou deformaci. V důsledku pákového efektu tato upínací schopnost bude největší v bodě na příčníku v blízkosti rukojeti upínky a právě v tomto bodě byly dosaženy zde uvedené síly.

Příslušenství:

• Šroub s hrotem (No.10) a přírubová podložka
• Šroub (1/4") a přírubová podložka
• Šroub s 6-hran. hlavou M8 a zajišťovací díl
• Šroub s hrotem 5/16" a přírubová podložka

Katalogové číslo dodavatele: IND4431320K

Upřesnění parametrů pro svorka vertik.kloub.150kg IND
